01.平面變壓器介紹

      平面變壓器與傳統的變壓器相比最大的區別在于鐵芯及線圈繞組。平面變壓器采用小尺寸的鐵氧體磁芯，通常是由高頻功率鐵氧體材料制成，在高頻下有較低的磁芯損耗；繞組采用多層印刷電路板迭繞而成，繞組或銅片迭在平面的高頻鐵芯上構成變壓 器的磁回路。這種設計有低的直流銅阻、低的漏感和分布電容，可滿足各種電路拓?fù)湓O(shè)計要求 。而且由于磁芯良好的磁屏蔽，可抑制射頻干擾。

      平面變壓器是一種小尺寸，底輪廓磁芯、扁平繞組的高頻電源變壓器。它具有很高的功率密度，良好的一致性和良好的熱性能。盡管平板變壓器解決方案價格昂貴，但作為一種嵌入式成本節約技術，新興的趨勢增加了該產品的受歡迎程度。

02.產品特性與優勢

       平面變壓器與傳統的變壓器相比主要有以下特點：

        （1） 高電流密度：平面變壓器的導線實際上是一些平面的導體，因而電流密度大

        （2） 高效率：效率可達98%～99%

        （3） 低漏感：約為初級電感的0.2%

        （4） 熱傳導好：熱通道距離短，溫升低

        （5） 低EMI輻射：良好的磁芯屏蔽可使輻射降到很低

        （6） 體積小：采用了小型磁芯可相應減小體積

        （7） 參數一致性好：因?yàn)槔@組結構固定、預先加工好，所以參數穩定

        （8） 工作頻率范圍寬：頻率可從50kHz～2MHz

        （9） 工作溫度范圍寬：工作溫度為-40℃～155℃

        （10）絕緣性好：平面變壓器由導電電路與絕緣片互相重疊構成，從而保證繞組之間、初~次級及次~次級間可達10&4kV絕緣隔離

       經緯達科技的平面變壓器包括多層PCB型、銅箔型和多種繞組組合型，涵蓋了各種電源應用。 如DC/DC, AC/DC等。

03.產品研發能力

      平板變壓器作為技術驅動產品，對研發能力要求較高。經緯達科技集團作為一家集產品研發，生產，銷售于一體的專業電子元器件供應商，在平板變壓器的設計研發過程中積極尋求合作，并引入了仿真先進技術，助力產品研發。

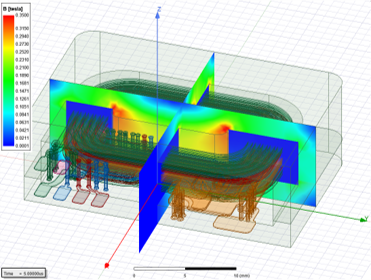

       仿真變壓器通過軟件仿真，模擬變壓器參數及熱輻射參數等功能，協助研發工程師更快掌握產品的測試數據及各項參數。

04.優質生產質量保障

     A.供應商整合

     經緯達科技整合優質供應商，平面變壓器磁芯技術方面與國內知名磁性材料&PCB廠商進行合作，為產品質量提供保障。

      B.自動化生產

       經緯達科技平面變壓器生產具有成本優勢，生產過程實現自動化。公司規劃鋪設自動化生產線2條，月產量將達到1KK只，可滿足平面變壓器生產需求，大幅提高產品一致性和產品品質。

05.產品應用案例展示

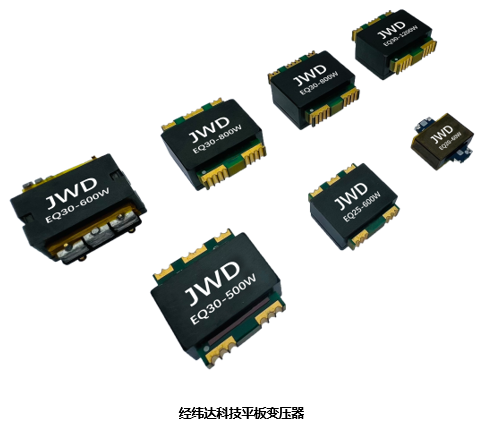

       目前經緯達科技的平板變壓器已經廣泛應用于工業控制、新能源汽車、通信、消費電子等諸多領域；該類產品憑借著高功率密度、小尺寸、損耗低等優勢被廣大客戶所青睞；隨著人們對各種應用的不斷增長，未來十幾年里還將持續擴大平板變壓器方案的需求。

06.經緯達科技產品推薦

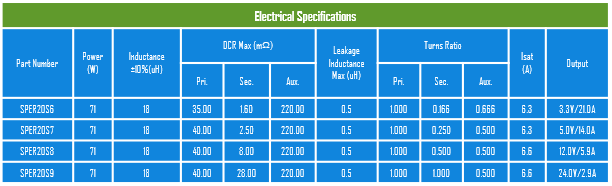

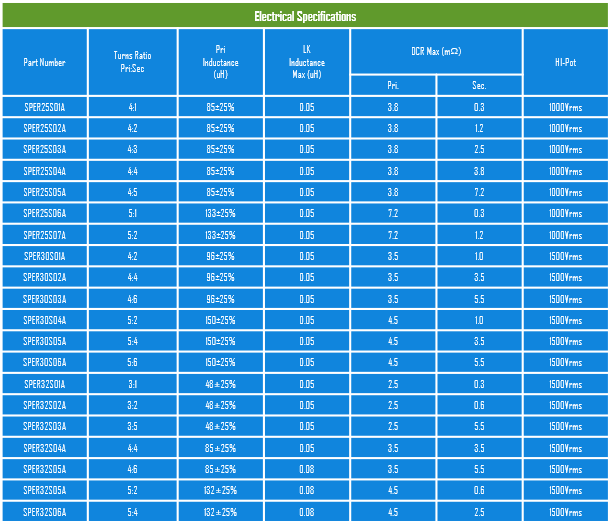

       經緯達科技平板變壓器現已推出SPER20~32系列產品，當然我們還可以為客戶定制各種形式和應用的平面變壓器，為客戶提供最適合的解決方案和產品。

     以上是經緯達科技平板變壓器產品介紹，若您對我們的產品有任何疑問，請給我們留言或者發送您的疑問至devin.li@myjwd.com，如果您想查看更多平板變壓器規格，請點擊此鏈接：http://wxavv.cn/searchproducts/?psid=156&sid=185
